STEINMEYER施坦梅尔 3416/10.50.6.6 steinmeyer丝杆
扫码获取价格库存技术资料
- 品牌: steinmeyer丝杠中国
- 分类: 3416
- 类型:
- 属性: STEINMEYER施坦梅尔 3416/10.50.6.6 steinmeyer丝杆，-STEINMEYER施坦梅尔 3416/10.50.6.6 steinmeyer丝杆-STEINMEYER施坦梅尔 3416/10.50.6.6 德国施坦梅尔 丝杠 施坦梅尔丝杆的工作原理十分简单却富有创意。当扭动金属杆时，它会顺着槽环的螺旋形路径移动，产生线性运动。这个运动被广泛应用于各种领域，例如机械传动、工业生产、舞台设备等。施坦梅尔丝杆不仅可以提供稳定的力量输出，还能够在较小的空间内实现大幅度的运动。 STEINMEYER施坦梅尔 3416/10.50.6.6 德国施坦梅尔-STEINMEYER施坦梅尔 3416/10.50.6.6 steinmeyer丝杆--STEINMEYER施坦梅尔 3416/10.50.6.6 steinmeyer丝杆-

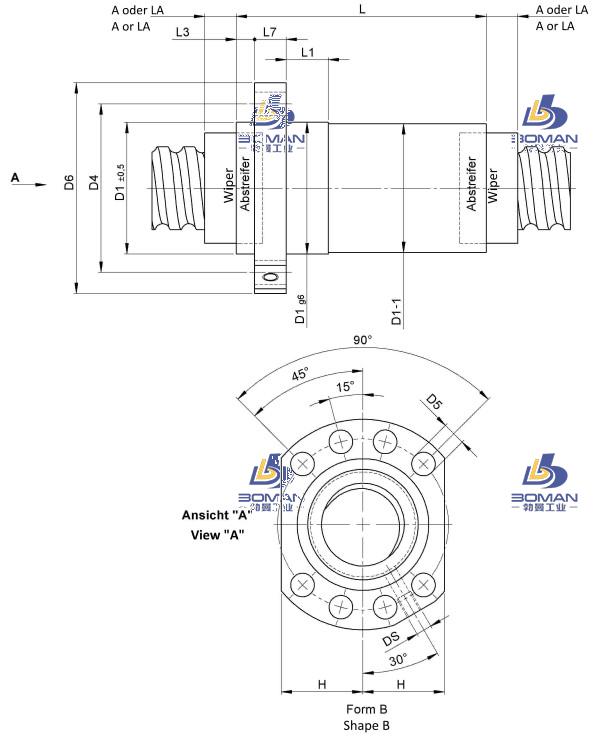

STEINMEYER施坦梅尔 3416/10.50.6.6 steinmeyer丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 10 |
|
| 螺母体外径 | 75 |
|
| 法兰直径 | 110 |
|
| 安装孔中心距 | PCD | 93 |
| 螺母长度 | L | 89 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | 42,5 |
|
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | ||
| 钢球直径 | 11 |
|
| 有效圈数 | 1x6 |
|
| 滚珠节圆直径 | ||
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 72400 |
| 额定静负载 | C0aN | 166600 |
| 重量 | Kg | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 1060 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
STEINMEYER施坦梅尔 3416/10.50.6.6 steinmeyer丝杆此型号部分数据来源于UMBRA H1D50-25B2 umbra 丝杠
